Eine Maschine - alle Möglichkeiten
Unsere V-Serie ATC ist der wirtschaftlichste Einstieg in die CNC-Automatisierung. Das System kann mit einem linearen Werkzeugwechsler von 4-16 Positionen ausgestattet werden und einer Spindelleistung von 4,5 bis 12 kW.
Vorteile
All-in-One-Design, XYZCAM-Einstiegsmodell
Manueller / automatischer Werkzeugwechsler verfügbar
Arbeitsbereiche: von 1270 × 1270 mm bis 2100 × 5250 mm – Z-Hub bis 300 mm
Antrieb: Schrittmotor (nur 1212 / 1325) / Servomotoren
Spindel: 4 / 4,5 / 6 / 6,6 / 8 kW, 24.000 U/min
Linearführungen: PMI
Europäische CNC-Steuerung
Viele weitere Optionen möglich
Anwendbare Materialien:
Holzprodukte
Massivholz
Acryl
Aluminium
Verbundwerkstoffe
NE-Metallen
usw
Eigenschaften | Spezifikation | ||
Modell | 1325 | 1530 | 2030 |
Tischgröße | 1330x2540mm | 1590x3050mm | 2100x3050mm |
X,Y Arbeitsbereich | 1270×2540 mm | 1524×3048 mm | 2032×3048 mm |
Z Hub | 203 mm | ||
Arbeitstisch | Vakuum + T-Nut | ||
Transmission | Schrägverzahnung und Ritzel auf X-Achse Y, Kugelumlaufspindel auf Z-Achse | ||
Antriebssystem | Servo | ||
max. Leerlaufdrehzahl | 50m/min | ||
max. Arbeitsgeschwindigkeit | 20m/min | ||
Frässpindel | 4.5/6.0/9.5 kW ATC (als Option) | ||
Drehzahl | 24.000 U/min | ||
Betriebsspannung | AC380V (220V als Option) | ||
Werkzeugmagazin | Linear 6 Positionen | ||
Dateiformat | G Code | ||
Interface | USB,CF Card, Ethernet | ||
Software | Cut2D | ||
Massiver, hitzebehandelter Stahlrahmenaufbau. Verfügbar in allen gängigen Formaten. Auch Sondergößen sind für Ihren Anwendungsfall möglich

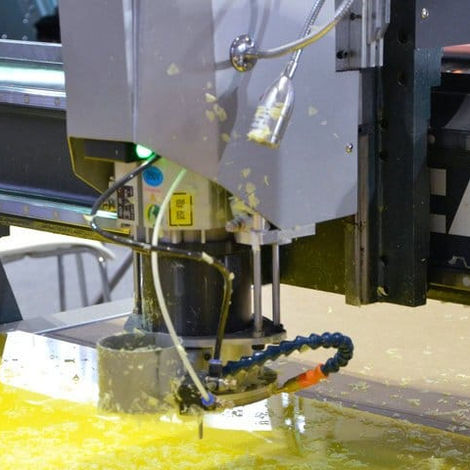

HF-Frässpindeln von namhaften Herstellern wie Hiteco oder Oli Speed. Mit Leistungen von 4,5 kW bis 12,0 kW möglich
Sonderlösungen wie C-Achse / Encoder/ Aggregate können durch die Zusammenarbeit mit Hiteco/Olispeed und dem Aggregathersteller Atemag problemlos an Ihre Anforderungen angepasst werden.
All-in-One Struktur. Schaltschrank und Vakuumpumpe sind im Maschinenbett integriert.
Unsere V-Serie als Multicutter. CNC fräsen und mit einem oszillierendem Aggregat Schaumstoffe schneiden.
Optional: Zweiter und dritter Arbeitskopf zum Schneiden mit dem Tangentialmesser.
